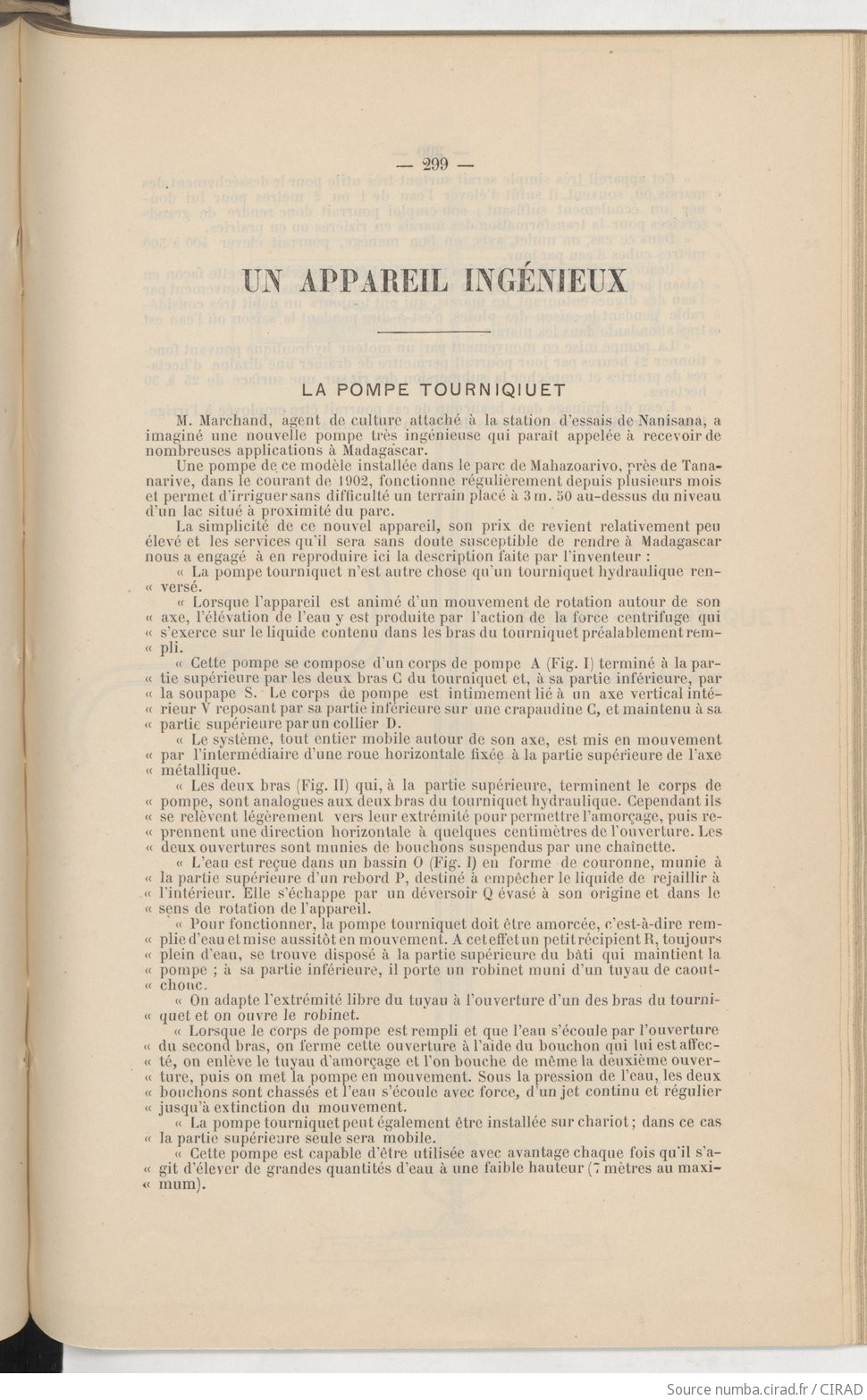

— 299 —
UN APPAREIL INGÉNIEUX
LA POMPE TOURNIQIUET
M. Marchand, agent de culture attaché à la station d'essais de Nanisanà, a
imaginé une nouvelle pompe très ingénieuse qui paraît appelée à recevoir de
nombreuses applications à Madagascar.
Une pompe de ce modèle installée dans le parc de Mahazoarivo, près de Tana-
narive, dans le courant de 1902, fonctionne régulièrement depuis plusieurs mois
et permet d'irriguer sans difficulté un terrain placé à 3 m. 50 au-dessus du niveau
d'un lac situé à proximité du parc.
La simplicité de ce nouvel appareil, son prix de revient relativement peu
élevé et les services qu'il sera sans doute susceptible de rendre à Madagascar
nous a engagé à en reproduire ici la description faite par l'inventeur :
« La pompe tourniquet n'est autre chose qu'un tourniquet hydraulique ren-
« versé.
« Lorsque l'appareil est animé d'un mouvement de rotation autour de son
« axe, l'élévation de l'eau y est produite par l'action de la force centrifuge qui
« s'exerce sur le liquide contenu dans les bras du tourniquet préalablementrem-
« pli.
« Cette pompe se compose d'un corps de pompe A (Fig. I) terminé à la par-
« tie supérieure par les deux bras C du tourniquet et, à sa partie inférieure, par
« la soupape S. Le corps de pompe est intimement lié à un axe vertical inté-
« rieur V reposant par sa partie inférieure sur une crapaudine C, et maintenu à sa
« partie supérieure par un collier D.
« Le système, tout entier mobile autour de son axe, est mis en mouvement
« par l'intermédiaire d'une roue horizontale fixée à la partie supérieure de l'axe
« métallique.
« Les deux bras (Fig. II) qui, à la partie supérieure, terminent le corps de
« pompe, sont analogues aux deux bras du tourniquet hydraulique. Cependant ils
« se relèvent légèrement vers leur extrémité pour permettre l'amorçage, puis re-
« prennent une direction horizontale à quelques centimètres de l'ouverture. Les
« deux ouvertures sont munies de bouchons suspendus par une chaînette.
« L'eau est reçue dans un bassin 0 (Fig. I) en forme de couronne, munie à
« là partie supérieure d'un rebord P, destiné à empêcher le liquide de rejaillir à
.« l'intérieur. Elle s'échappe par un déversoir Q évasé à son origine et dans le
« sens de rotation de l'appareil.
« Pour fonctionner, la pompe tourniquet doit être amorcée, c'est-à-dire rem-
« plie d'eau et mise aussitôt en mouvement. Acetelfetun petitrécipient R, toujours
« plein d'eau, se trouve disposé à la partie supérieure du bâti qui maintient la
« pompe ; à sa partie inférieure, il porte un robinet muni d'un tuyau de caout-
« chouc.
« On adapte l'extrémité libre du tuyau à l'ouverture d'un des bras du tourni-
« quet et on ouvre le robinet. -
« Lorsque le corps de pompe est rempli et que l'eau s'écoule par l'ouverture
« du second bras, on ferme cette ouverture à l'aide du bouchon qui lui est affec-
« té, on enlève le tuyau d'amorçage et l'on bouche de même la deuxième ouver-
« ture, puis on met la pompe en mouvement. Sous la pression de l'eau, les deux
« bouchons sont chassés et l'eau s'écoule avec force, d'un jet continu et régulier
« jusqu'à extinction du mouvement.
« La pompe tourniquet peut également être installée sur chariot; dans ce cas
« la partie supérieure seule sera mobile.
« Cette pompe est capable d'être utilisée avec avantage chaque fois qu'il s'a-
« git d'élever de grandes quantités d'eau à une faible hauteur (7 mètres au maxi-
« mum).
UN APPAREIL INGÉNIEUX
LA POMPE TOURNIQIUET
M. Marchand, agent de culture attaché à la station d'essais de Nanisanà, a
imaginé une nouvelle pompe très ingénieuse qui paraît appelée à recevoir de
nombreuses applications à Madagascar.
Une pompe de ce modèle installée dans le parc de Mahazoarivo, près de Tana-
narive, dans le courant de 1902, fonctionne régulièrement depuis plusieurs mois
et permet d'irriguer sans difficulté un terrain placé à 3 m. 50 au-dessus du niveau
d'un lac situé à proximité du parc.
La simplicité de ce nouvel appareil, son prix de revient relativement peu
élevé et les services qu'il sera sans doute susceptible de rendre à Madagascar
nous a engagé à en reproduire ici la description faite par l'inventeur :
« La pompe tourniquet n'est autre chose qu'un tourniquet hydraulique ren-
« versé.
« Lorsque l'appareil est animé d'un mouvement de rotation autour de son
« axe, l'élévation de l'eau y est produite par l'action de la force centrifuge qui
« s'exerce sur le liquide contenu dans les bras du tourniquet préalablementrem-
« pli.
« Cette pompe se compose d'un corps de pompe A (Fig. I) terminé à la par-
« tie supérieure par les deux bras C du tourniquet et, à sa partie inférieure, par
« la soupape S. Le corps de pompe est intimement lié à un axe vertical inté-
« rieur V reposant par sa partie inférieure sur une crapaudine C, et maintenu à sa
« partie supérieure par un collier D.
« Le système, tout entier mobile autour de son axe, est mis en mouvement
« par l'intermédiaire d'une roue horizontale fixée à la partie supérieure de l'axe
« métallique.
« Les deux bras (Fig. II) qui, à la partie supérieure, terminent le corps de
« pompe, sont analogues aux deux bras du tourniquet hydraulique. Cependant ils
« se relèvent légèrement vers leur extrémité pour permettre l'amorçage, puis re-
« prennent une direction horizontale à quelques centimètres de l'ouverture. Les
« deux ouvertures sont munies de bouchons suspendus par une chaînette.
« L'eau est reçue dans un bassin 0 (Fig. I) en forme de couronne, munie à
« là partie supérieure d'un rebord P, destiné à empêcher le liquide de rejaillir à
.« l'intérieur. Elle s'échappe par un déversoir Q évasé à son origine et dans le
« sens de rotation de l'appareil.
« Pour fonctionner, la pompe tourniquet doit être amorcée, c'est-à-dire rem-
« plie d'eau et mise aussitôt en mouvement. Acetelfetun petitrécipient R, toujours
« plein d'eau, se trouve disposé à la partie supérieure du bâti qui maintient la
« pompe ; à sa partie inférieure, il porte un robinet muni d'un tuyau de caout-
« chouc.
« On adapte l'extrémité libre du tuyau à l'ouverture d'un des bras du tourni-
« quet et on ouvre le robinet. -
« Lorsque le corps de pompe est rempli et que l'eau s'écoule par l'ouverture
« du second bras, on ferme cette ouverture à l'aide du bouchon qui lui est affec-
« té, on enlève le tuyau d'amorçage et l'on bouche de même la deuxième ouver-
« ture, puis on met la pompe en mouvement. Sous la pression de l'eau, les deux
« bouchons sont chassés et l'eau s'écoule avec force, d'un jet continu et régulier
« jusqu'à extinction du mouvement.
« La pompe tourniquet peut également être installée sur chariot; dans ce cas
« la partie supérieure seule sera mobile.
« Cette pompe est capable d'être utilisée avec avantage chaque fois qu'il s'a-
« git d'élever de grandes quantités d'eau à une faible hauteur (7 mètres au maxi-
« mum).
