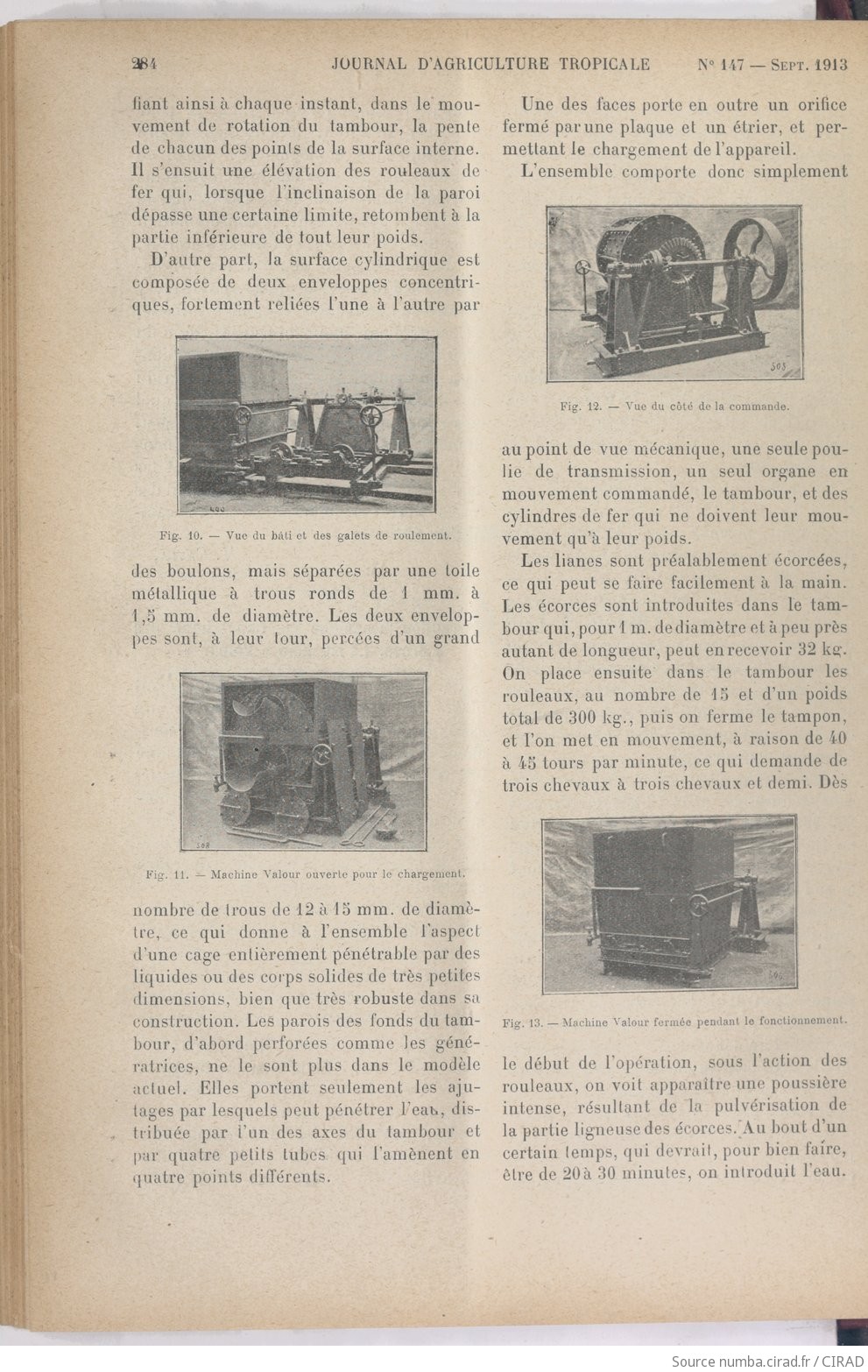

2B4 JOURNAL D'AGRICULTURE TROPICALE o 1!7 - SEPT. 19J3

fiant ainsi à chaque instant, dans le mou-
vement de rotation du tambour, la pente
de chacun des points de la surface interne.

Il s'ensuit une élévation des rouleaux de
fer qui, lorsque l'inclinaison de la paroi
dépasse une certaine limite, retombent à la
partie inférieure de tout leur poids.

D'autre part, la surface cylindrique est
composée de deux enveloppes concentri-
ques, fortement reliées l'une à l'autre par

Fig. 10. - Vue du bâti et des galets de roulement.

des boulons, mais séparées par une toile
métallique à trous ronds de 1 mm. à

1,5 mm. de diamètre. Les deux envelop-
pes sont, à leur tour, percées d'un grand

Fig. 11. Machine Valour ouverte pour le chargement.

nombre de trous de 12 à 15 mm. de diamè-
tre, ce qui donne à l'ensemble l'aspect
d'une cage entièrement pénétrable par des
liquides ou des corps solides de très petites
dimensions, bien que très robuste dans sa
construction. Les parois des fonds du tam-
bour, d'abord perforées comme les géné-
ratrices, ne le sont plus dans le modèle
actuel. Elles portent seulement les aj u-
tages par lesquels peut pénétrer l'cab, dis-
tribuée par l'un des axes du tambour et
par quatre petits tubes qui l'amènent en
quatre points différents. ;

Une des faces porte en outre un orifice
fermé par une plaque et un étrier, et per-
mettant le chargement de l'appareil.

L'ensemble comporte donc simplement

Fig. 12. Vue du côté de la commande.

au point de vue mécanique, une seule pou-
lie de transmission, un seul organe en
mouvement commandé, le tambour, et des
cylindres de fer qui ne doivent leur mou-
vement qu'à leur poids.

Les lianes sont préalablement écorcées,
ce qui peut se faire facilement à la main.

Les écorces sont introduites dans le tam-
bour qui, pour 1 m. de diamètre et à peu près
autant de longueur, peut en recevoir 32 kg.

On place ensuite dans le tambour les
rouleaux, au nombre de 15 et d'un poids
total de 300 kg., puis on ferme le tampon,
et l'on met en mouvement, à raison de 40
à 45 tours par minute, ce qui demande de
trois chevaux à trois chevaux et demi. Dès

Fig. 13. Machine Valour fermée pendant le fonctionnement.

le début de l'opération, sous l'action des
rouleaux, on voit apparaître une poussière
intense, résultant de la pulvérisation de
la partie ligneuse des écorces/Au bout d'un
certain temps, qui devrait, pour bien faire,
être de 20 à 30 minutes, on introduit l'eau.
