114 ÉTUDES ET MÉMOIRES
Enveloppe. - L'enveloppe e (fig. 27 et 28), circulaire, con- centrique au plateau v, a 425 millimètres de diamètre intérieur :" il reste donc, entre ces deux organes, un espace annulaire de 52m/m5 de large. La surface intérieure de l'enveloppe est garnie de 10 saillies s, 8', en fonte, régulièrement espacées et mesurant 25 X 25 millimètres.
Nous avons vu, lorsque nous avons étudié le concasseur Rose Downs, type A (voir p. 67), que les noix, en s'échappant du plateau avec une certaine vitesse, et suivant les tangentes respectives, venaient rencontrer la surface intérieure de l'en- veloppe, contre laquelle elles se brisaient. Mais l'examen de la fig. 15 montre que les noix rencontrent la surface intérieure de cette enveloppe suivant un angle d'incidence assez grand ; on se rend facilement compte que, pour obtenir la rupture des coques, il faut que les vitesses imprimées aux noix soient plus élevées que si ces dernières arrivaient suivant un angle d'in- cidence nul, c'est-à-dire normalement à la surface intérieure de l'enveloppe.

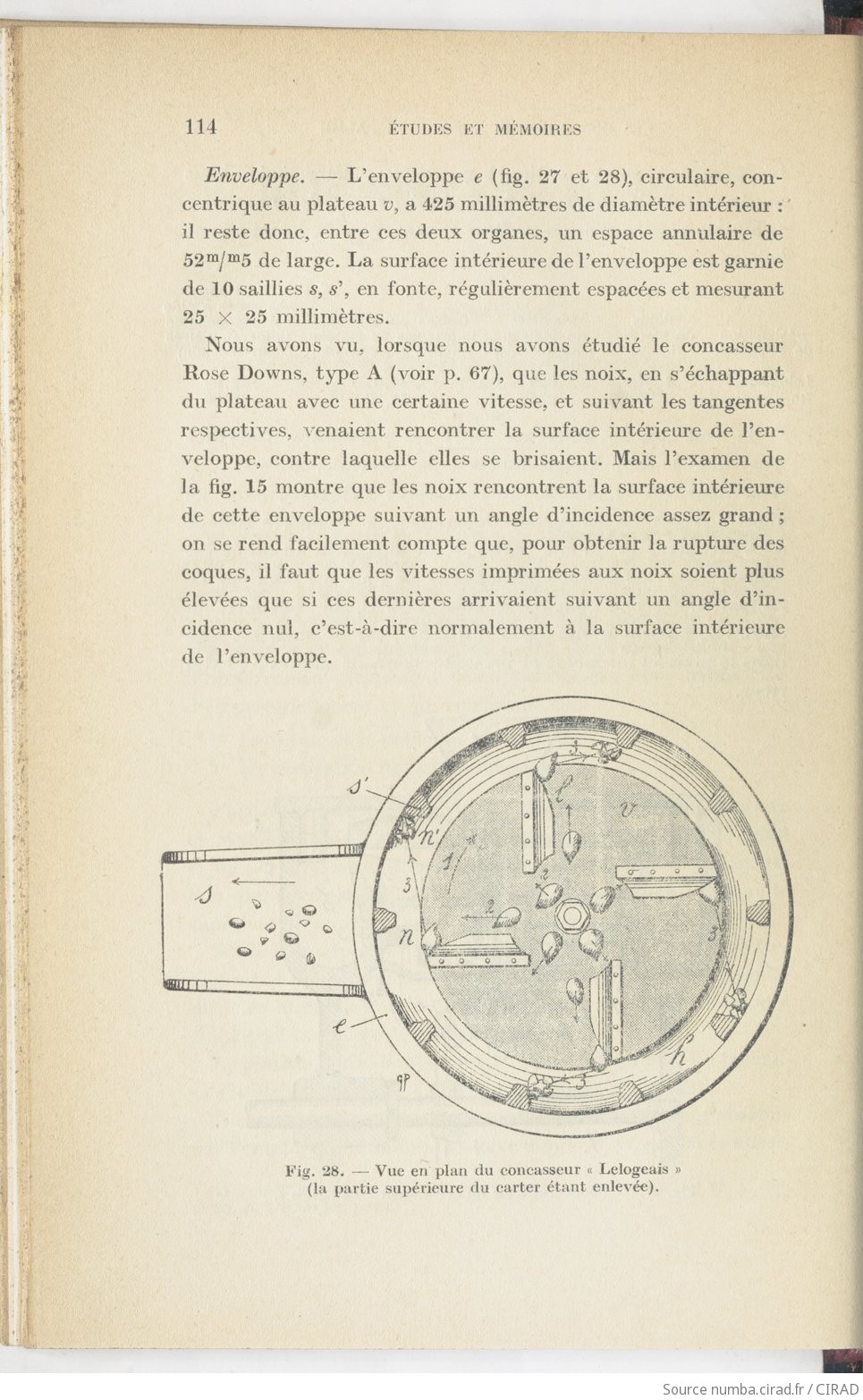

Fig. 28. — Vue en plan du concasseur « Lelogeais » (la partie supérieure du carter étant enlevée).
