66 ÉTUDES ET MÉMOIRES
A. CONCASSEURS CENTRIFUGES A ENVELOPPE FIXE
1° A parois lisses. a) Concasseur « Rose Downs ».– Cet appareil, construit par MM. Rose Downs et Thompson à Hull (Angleterre), est établi en plusieurs modèles : parmi les- quels le type A destiné à être actionné à bras et le type C prévu pour la marche au moteur.
Ces appareils ne sont pas construits uniquement par la maison Rose Downs et Thompson, un grand nombre de con- structeurs les font figurer dans leur catalogue, en particulier MM. Olier, Liller Brothers, Manlove Alliott et Co, Greenwood et Batley, etc.
Concasseur « Rose Downs » (type A, à bras). Ainsi que nous venons de le voir, cet appareil comprend : 1° Un plateau v (fig. 21), dans lequel est ménagé un canal

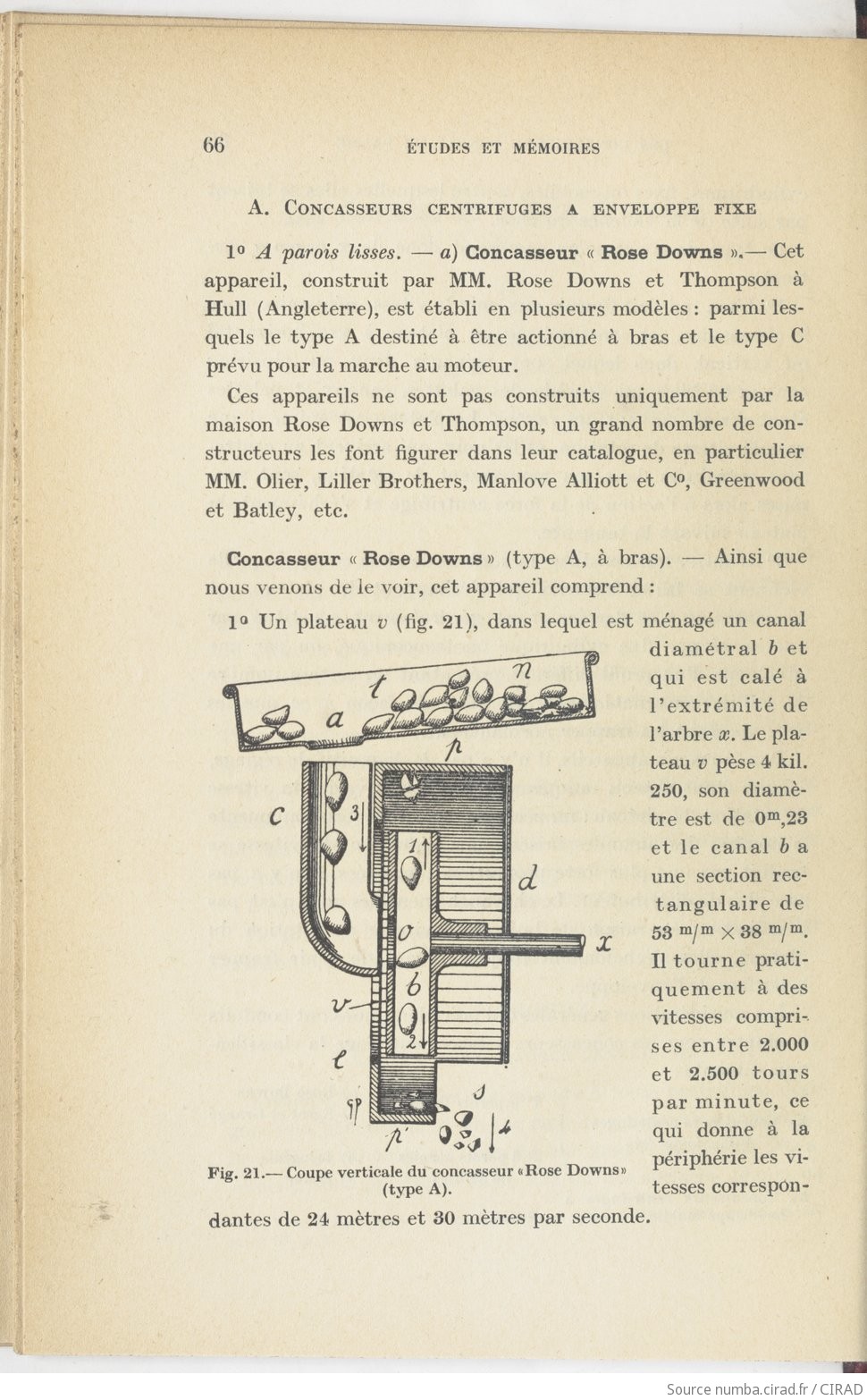

Fig. 21.– Coupe verticale du concasseur I( Rose Downs» (type A).
diamétral b et qui est calé à l'extrémité de l'arbre x. Le pla- teau v pèse 4 kil.
250, son diamè- tre est de 0m,23 et le canal b a une section rec- tangulaire de 53 m/m X 38 m/m.
Il tourne prati- quement à des vitesses compri- ses entre 2.000 et 2.500 tours par minute, ce qui donne à la périphérie les vi- tesses correspon-
