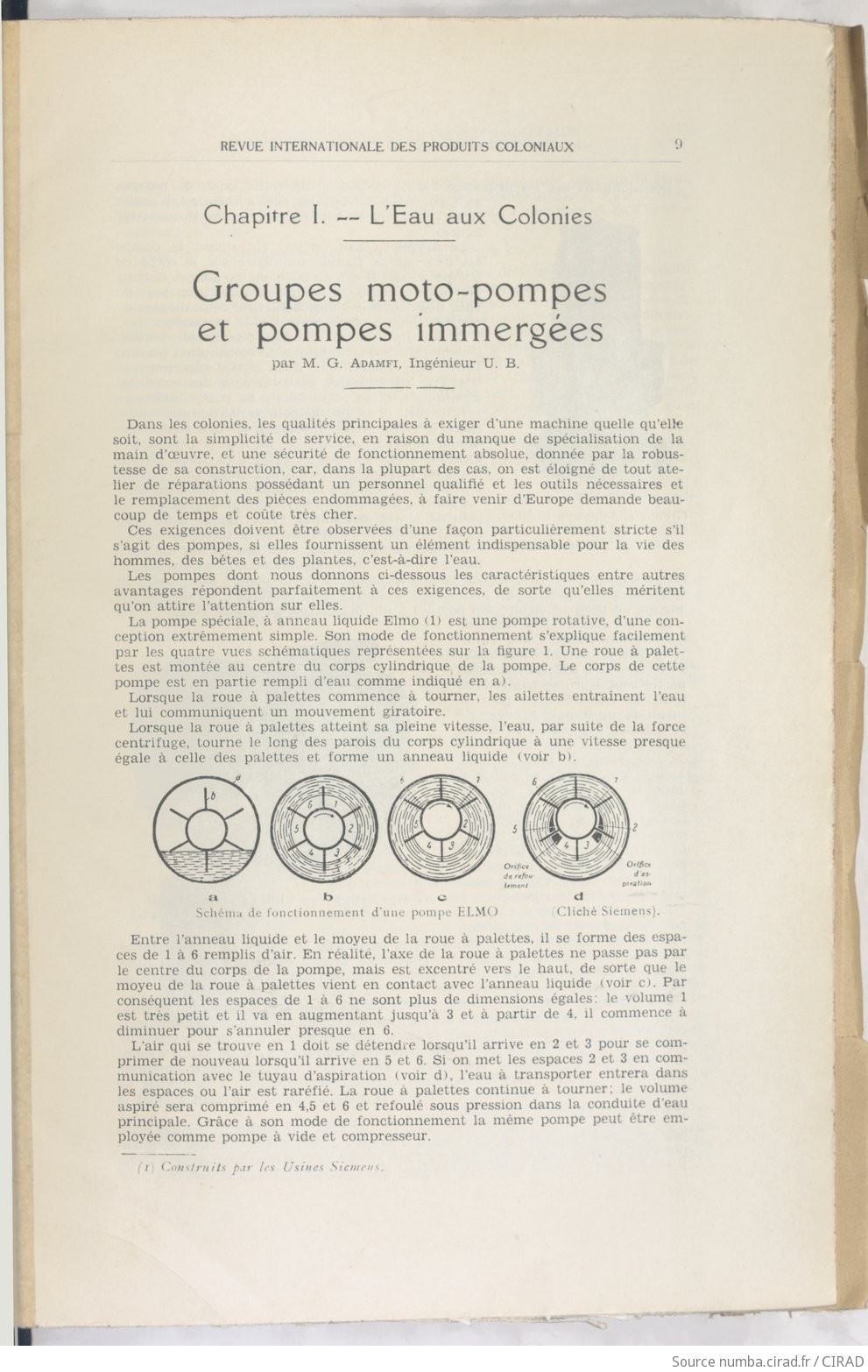

REVUE INTERNATIONALE DES PRODUITS COLONIAUX 9
Chapitre 1. — L'Eau aux Colonies
Groupes moto-pompes
et pompes immergées
par M. G. ADAMFI, Ingénieur U. B.
Dans les colonies, les qualités principales à exiger d'une machine quelle qu'elle
soit, sont la simplicité de service, en raison du manque de spécialisation de la
main d'oeuvre, et une sécurité de fonctionnement absolue, donnée par la robus-
tesse de sa construction, car, dans la plupart des cas, on est éloigné de tout ate-
lier de réparations possédant un personnel qualifié et les outils nécessaires et
le remplacement des pièces endommagées, à faire venir d'Europe demande beau-
coup de temps et coûte très cher.
Ces exigences doivent être observées d'une façon particulièrement stricte s'il
s'agit des pompes, si elles fournissent un élément indispensable pour la vie des
hommes, des bêtes et des plantes, c'est-à-dire l'eau.
Les pompes dont nous donnons ci-dessous les caractéristiques entre autres
avantages répondent parfaitement à ces exigences, de sorte qu'elles méritent
qu'on attire l'attention sur elles.
La pompe spéciale, à anneau liquide Elmo (1) est une pompe rotative, d'une con-
ception extrêmement simple. Son mode de fonctionnement s'explique facilement
par les quatre vues schématiques représentées sur la figure 1. Une roue à palet-
tes est montée au centre du corps cylindrique de la pompe. Le corps de cette
pompe est en partie rempli d'eau comme indiqué en a).
Lorsque la roue à palettes commence à tourner, les ailettes entraînent l'eau
et lui communiquent un mouvement giratoire.
Lorsque la roue à palettes atteint sa pleine vitesse, l'eau, par suite de la force
centrifuge, tourne le long des parois du corps cylindrique à une vitesse presque
égale à celle des palettes et forme un anneau liquide (voir b).
a
b
c
d
Schéma de fonctionnement d'une pompe ELMO ■ Cliché Siemens).
Entre l'anneau liquide et le moyeu de la roue à palettes, il se forme des espa-
ces de 1 à 6 remplis d'air. En réalité, l'axe de la roue à palettes ne passe pas par
le centre du corps de la pompe, mais est excentré vers le haut, de sorte que le
moyeu de la roue à palettes vient en contact avec l'anneau liquide (voir c). Par
conséquent les espaces de 1 à 6 ne sont plus de dimensions égales: le volume 1
est très petit et il va en augmentant jusqu'à 3 et à partir de 4, il commence à
diminuer pour s'annuler presque en 6.
L'air qui se trouve en 1 doit se détendre lorsqu'il arrive en 2 et 3 pour se com-
primer de nouveau lorsqu'il arrive en 5 et 6. Si on met les espaces 2 et 3 en com-
munication avec le tuyau d'aspiration (voir d), l'eau à transporter entrera dans
les espaces ou l'air est raréfié. La roue à palettes continue à tourner; le volume
aspiré sera comprimé en 4,5 et 6 et refoulé sous pression dans la conduite d'eau
principale. Grâce à son mode de fonctionnement la même pompe peut être em-
ployée comme pompe à vide et compresseur.
fi) Cou si ru ils par les Usines Sien/fus.
Chapitre 1. — L'Eau aux Colonies
Groupes moto-pompes
et pompes immergées
par M. G. ADAMFI, Ingénieur U. B.
Dans les colonies, les qualités principales à exiger d'une machine quelle qu'elle
soit, sont la simplicité de service, en raison du manque de spécialisation de la
main d'oeuvre, et une sécurité de fonctionnement absolue, donnée par la robus-
tesse de sa construction, car, dans la plupart des cas, on est éloigné de tout ate-
lier de réparations possédant un personnel qualifié et les outils nécessaires et
le remplacement des pièces endommagées, à faire venir d'Europe demande beau-
coup de temps et coûte très cher.
Ces exigences doivent être observées d'une façon particulièrement stricte s'il
s'agit des pompes, si elles fournissent un élément indispensable pour la vie des
hommes, des bêtes et des plantes, c'est-à-dire l'eau.
Les pompes dont nous donnons ci-dessous les caractéristiques entre autres
avantages répondent parfaitement à ces exigences, de sorte qu'elles méritent
qu'on attire l'attention sur elles.
La pompe spéciale, à anneau liquide Elmo (1) est une pompe rotative, d'une con-
ception extrêmement simple. Son mode de fonctionnement s'explique facilement
par les quatre vues schématiques représentées sur la figure 1. Une roue à palet-
tes est montée au centre du corps cylindrique de la pompe. Le corps de cette
pompe est en partie rempli d'eau comme indiqué en a).
Lorsque la roue à palettes commence à tourner, les ailettes entraînent l'eau
et lui communiquent un mouvement giratoire.
Lorsque la roue à palettes atteint sa pleine vitesse, l'eau, par suite de la force
centrifuge, tourne le long des parois du corps cylindrique à une vitesse presque
égale à celle des palettes et forme un anneau liquide (voir b).
a
b
c
d
Schéma de fonctionnement d'une pompe ELMO ■ Cliché Siemens).
Entre l'anneau liquide et le moyeu de la roue à palettes, il se forme des espa-
ces de 1 à 6 remplis d'air. En réalité, l'axe de la roue à palettes ne passe pas par
le centre du corps de la pompe, mais est excentré vers le haut, de sorte que le
moyeu de la roue à palettes vient en contact avec l'anneau liquide (voir c). Par
conséquent les espaces de 1 à 6 ne sont plus de dimensions égales: le volume 1
est très petit et il va en augmentant jusqu'à 3 et à partir de 4, il commence à
diminuer pour s'annuler presque en 6.
L'air qui se trouve en 1 doit se détendre lorsqu'il arrive en 2 et 3 pour se com-
primer de nouveau lorsqu'il arrive en 5 et 6. Si on met les espaces 2 et 3 en com-
munication avec le tuyau d'aspiration (voir d), l'eau à transporter entrera dans
les espaces ou l'air est raréfié. La roue à palettes continue à tourner; le volume
aspiré sera comprimé en 4,5 et 6 et refoulé sous pression dans la conduite d'eau
principale. Grâce à son mode de fonctionnement la même pompe peut être em-
ployée comme pompe à vide et compresseur.
fi) Cou si ru ils par les Usines Sien/fus.
