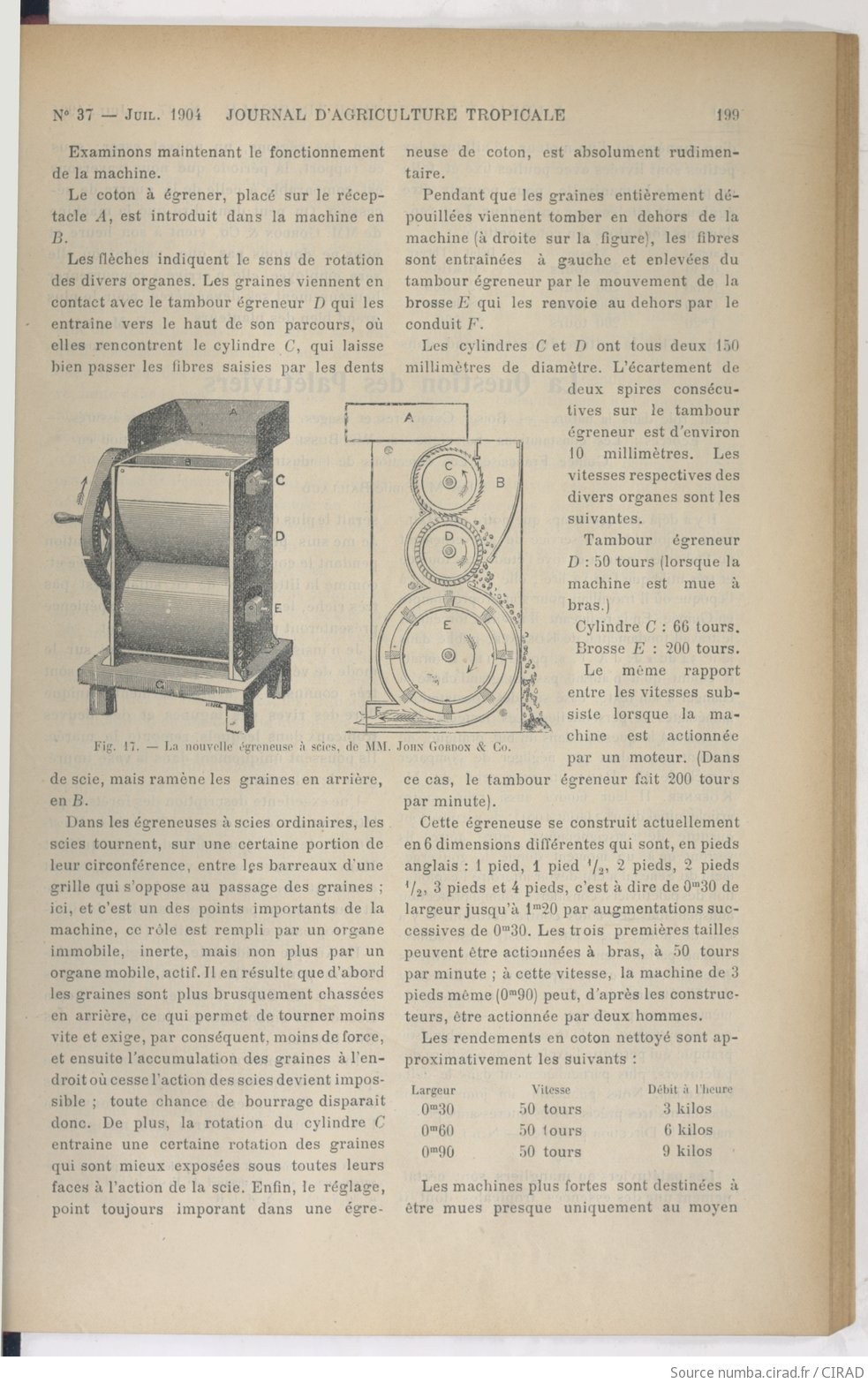

N° 37 — JUIL. 1904 JOURNAL D'AGRICULTURE TROPICALE 199

Examinons maintenant le fonctionnement
de la machine.

Le coton à égrener, placé sur le récep-
tacle A, est introduit dans la machine en
B.

Les flèches indiquent le sens de rotation
des divers organes. Les graines viennent en
contact avec le tambour égreneur D qui les
entraîne vers le haut de son parcours, où
elles rencontrent le cylindre C, qui laisse
bien passer les fibres saisies par les dents
.i. - 'if i t q-,

Fig. 17. — La nouvelle égreneuse à scies, de MM. JOIIX GORDON & Co.

de scie, mais ramène les graines en arrière,
en B.

Dans les égreneuses à scies ordinaires, les
scies tournent, sur une certaine portion de
leur circonférence, entre ls barreaux d'une
grille qui s'oppose au passage des graines ;
ici, et c'est un des points importants de la
machine, ce rôle est rempli par un organe
immobile, inerte, mais non plus par un
organe mobile, actif. Il en résulte que d'abord
les graines sont plus brusquement chassées
en arrière, ce qui permet de tourner moins
vite et exige, par conséquent, moins de force,
et ensuite l'accumulation des graines à l'en-
droit où cesse l'action des scies devient impos-
sible ; toute chance de bourrage disparaît
donc. De plus, la rotation du cylindre C
entraine une certaine rotation des graines
qui sont mieux exposées sous toutes leurs
faces à l'action de la scie. Enfin, le réglage,
point toujours imporant dans une égre-

neuse de coton, est absolument rudimen-
taire.

Pendant que les graines entièrement dé-
pouillées viennent tomber en dehors de la
machine (à droite sur la figure), les fibres
sont entraînées à gauche et enlevées du
tambour égreneur par le mouvement de la
brosse E qui les renvoie au dehors par le
conduit F.

Les cylindres C et D ont tous deux 150
millimètres de diamètre. L'écartement de

deux spires consécu-
tives sur le tambour
égreneur est d'environ
10 millimètres. Les
vitesses respectives des
divers organes sont les
suivantes.

Tambour égreneur
D : 50 tours (lorsque la
machine est mue à
bras.)
Cylindre C : 66 tours.

Brosse E : 200 tours.

Le même rapport
entre les vitesses sub-
siste lorsque la ma-
chine est actionnée
par un moteur. (Dans

ce cas, le tambour égreneur fait 200 tours
par minute).

Cette égreneuse se construit actuellement
en 6 dimensions différentes qui sont, en pieds
anglais : 1 pied, 1 pied 1/2, 2 pieds, 2 pieds
V2) 3 pieds et 4 pieds, c'est à dire de 0m30 de
largeur jusqu'à lm20 par augmentations suc-
cessives de 0m30. Les trois premières tailles
peuvent être actionnées à bras, à 50 tours
par minute ; à cette vitesse, la machine de 3
pieds même (om90) peut, d'après les construc-
teurs, être actionnée par deux hommes.

Les rendements en coton nettoyé sont ap-
proximativement les suivants :

Largeur Vitesse Débit à l'heure
0m30 50 tours 3 kilos
0m60 50 lours 6 kilos
0m90 50 tours 9 kilos

J. M
Les machines plus fortes sont destinées à
être mues presque uniquement au moyen
