46 ÉTUDES ET MÉMOIRES
broyeur centrifuge, appelé également triturateur. Cette machine

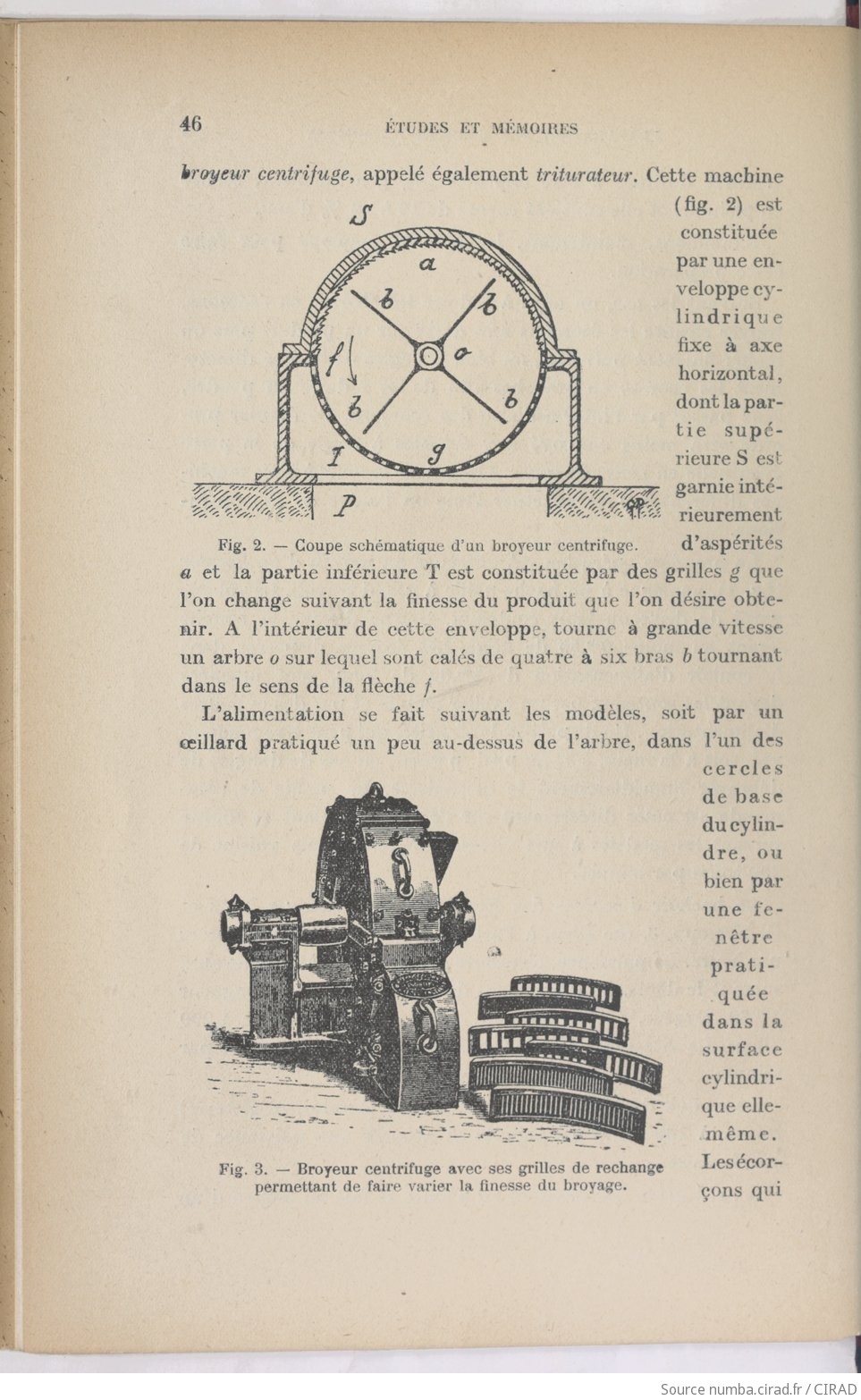

Fig. 2. Coupe schématique d'un broyeur centrifuge.
(fig. 2) est constituée par une en- veloppe cy- lindrique fixe à axe horizontal, dont la par- tie supé- rieure S est garnie inté- rieurement d'aspérités
a et la partie inférieure T est constituée par des grilles g que l'on change suivant la finesse du produit que l'on désire obte- nir. A l'intérieur de cette enveloppe, tourne à grande vitesse un arbre o sur lequel sont calés de quatre à six bras b tournant dans le sens de la flèche
L'alimentation se fait suivant les modèles, soit par un eeillard pratiqué un peu au-dessus de l'arbre, dans l'un des
Fig. 3. Broyeur centrifuge avec ses grilles de rechange permettant de faire varier la finesse du broyage.
cercles de base du cylin- dre, ou bien par une fe- nêtre prati- quée dans la surface cylindri- que elle- jrnême.
