LES CONCASSEURS A NOIX DE PALME 127
de 800 avec la tangente passant par son milieu, et un angle de 1000 avec le plan du disque d. Les palettes pèsent, en moyenne, 237 grammes, et le poids du disque garni de ses
- palettes est de 7k180.
L'axe de chaque palette se trouve à 18 centimètres du centre du disque.

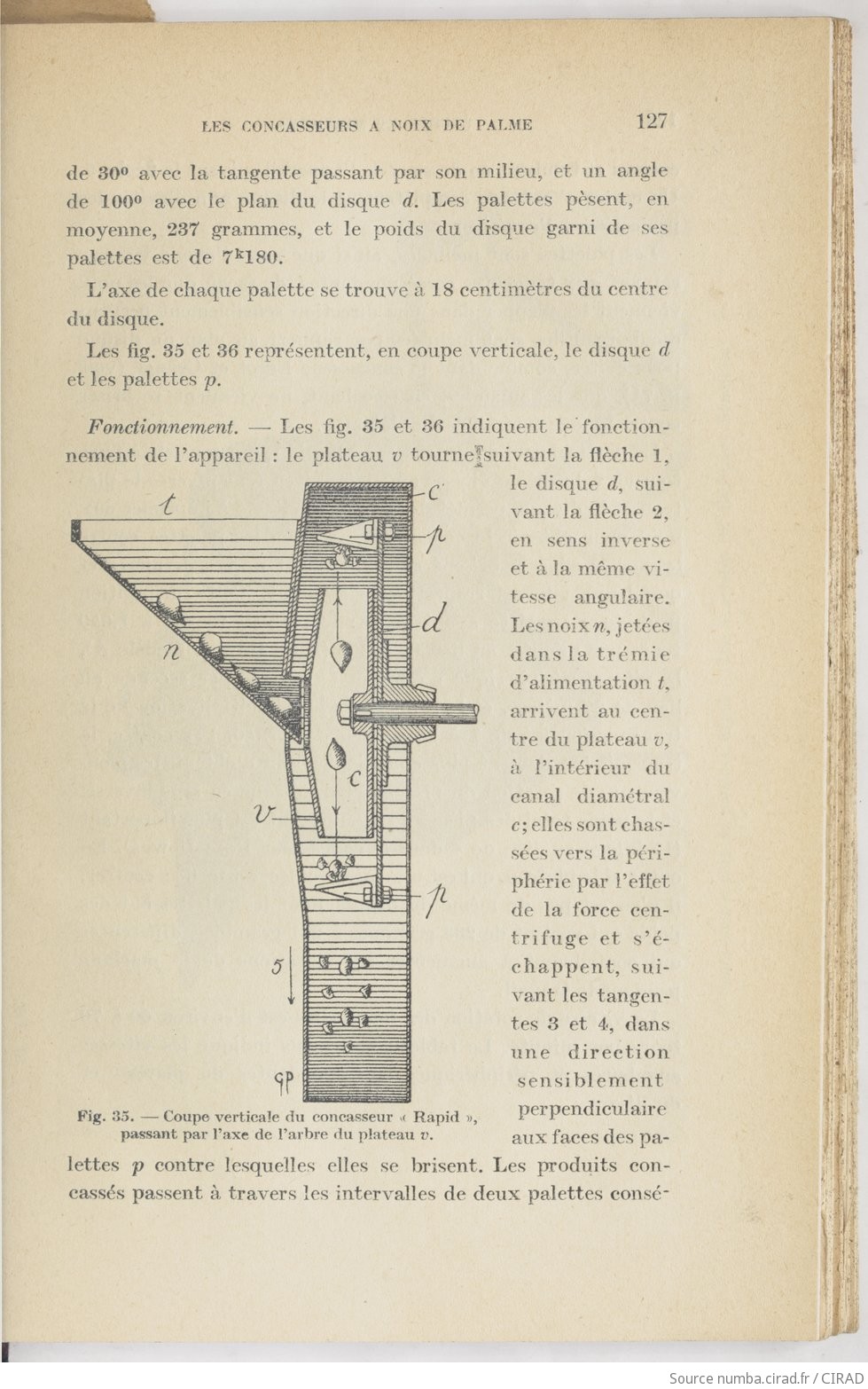

Les fig. 35 et 36 représentent, en coupe verticale, le disque d et les palettes p.
Fonctionnement. - Les fig. 35 et 36 indiquent le fonction- nement de l'appareil : le plateau v tourneIsuivant la flèche 1,
Fig. 35. — Coupe verticale du concasseur \( Rapid », passant par l'axe de l'arbre du plateau v.
le disque d, sui- vant la flèche 2, en sens inverse et à la même vi- tesse angulaire.
Les noix??, jetées dans la trémie d'alimentation t, arrivent au cen- tre du plateau v, à l'intérieur du canal diamétral c; elles sont chas- sées vers la péri- phérie par l'effet de la force cen- trifuge et s'é- chappent, sui- vant les tangen- tes 3 et 4, dans une direction sensiblement perpendiculaire aux faces des pa-
lettes p contre lesquelles elles se brisent. Les produits con- cassés passent à travers les intervalles de deux palettes consé-
