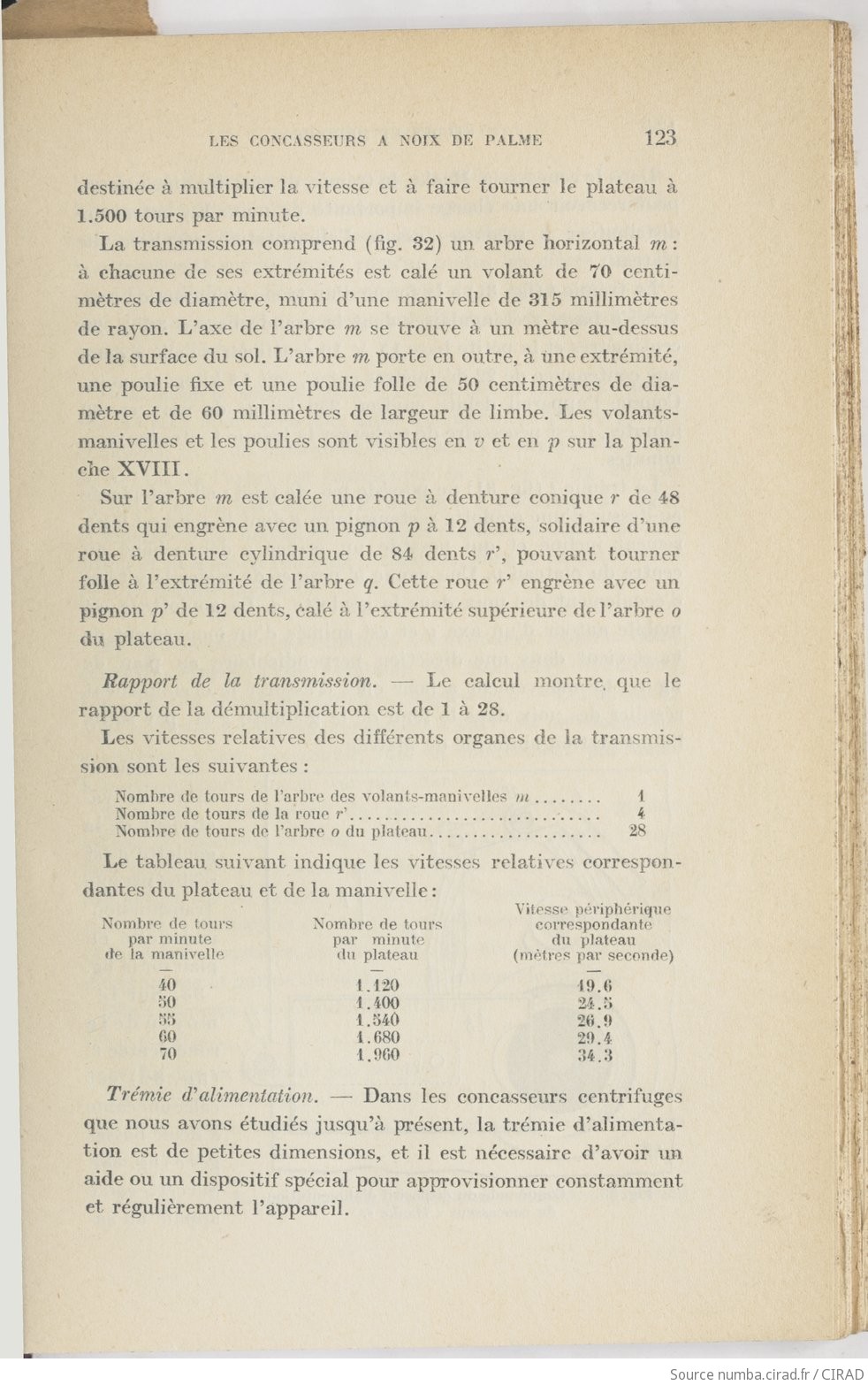

LES CONCASSEURS A NOIX DE PALME 123
destinée à multiplier la vitesse et à faire tourner le plateau à 1.500 tours par minute.
La transmission comprend (fig. 32) un arbre horizontal m: à chacune de ses extrémités est calé un volant de 70 centi- mètres de diamètre, muni d'une manivelle de 315 millimètres de rayon. L'axe de l'arbre m se trouve à un mètre au-dessus de la surface du sol. L'arbre m porte en outre, à une extrémité, une poulie fixe et une poulie folle de 50 centimètres de dia- mètre et de 60 millimètres de largeur de limbe. Les volants- manivelles et les poulies sont visibles en v et en p sur la plan- che XVIII.
Sur l'arbre m est calée une roue à denture conique r de 48 dents qui engrène avec un pignon p à 12 dents, solidaire d'une roue à denture cylindrique de 84 dents fl", pouvant tourner folle à l'extrémité de l'arbre q. Cette roue r' engrène avec un pignon p' de 12 dents, calé à l'extrémité supérieure de l'arbre o du plateau. Rapport de la transmission. — Le calcul montre, que le rapport de la démultiplication est de 1 à 28.
Les vitesses relatives des différents organes de la transmis- sion sont les suivantes :
Nombre de tours de l'arbre des volants-manivelles m 1 Nombre de tours de la roue r' - 4 Nombre de tours de l'arbre o du plateau. 28
Le tableau suivant indique les vitesses relatives correspon- dantes du plateau et de la manivelle :
Vitesse périphérique Nombre de tours Nombre de tours correspondante par minute par minute du plateau de la manivelle du plateau (mètres par seconde) 40 1.120 19.6 50 1.400 24.5 55 1.540 26.9 60 1.680 29.4 70 1.960 34.3
Trémie d'alimentation. — Dans les concasseurs centrifuges que nous avons étudiés jusqu'à présent, la trémie d'alimenta- tion est de petites dimensions, et il est nécessaire d'avoir un aide ou un dispositif spécial pour approvisionner constamment et régulièrement l'appareil.
