116 ÉTUDES ET MÉMOIRES
Nous avons représenté schématiquement la coupe de la transmission sur la fig. 27.
Sur l'arbre horizontal y, portant à une de ses extrémités la manivelle (non représentée sur la figure), est calée une roue dentée r de 34 dents, engrenant avec un pignon p. de 34 dents également.
Ce pignon p est calé sur un bout d'arbre solidaire d'une pièce e', dont l'axe est vertical, tournant dans un coussinet d et portant, à sa partie supérieure, trois bras, à l'extrémité de chacun desquels se trouve un axe vertical x (fig. 27 et 29, deux

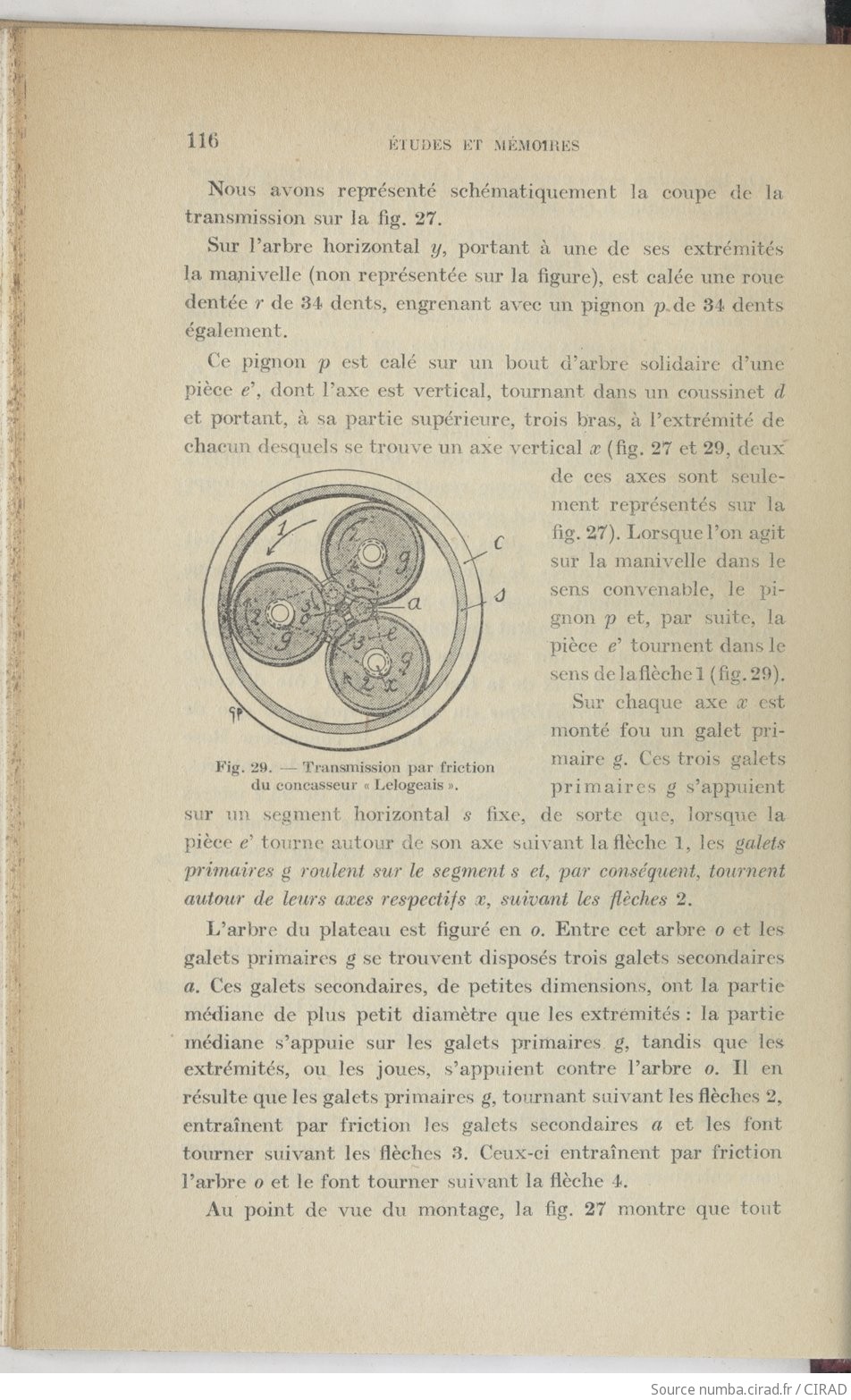

Fig. 29. — Transmission par friction du concasseur « Lelogeais ».
de ces axes sont seule- ment représentés sur la fig. 27). Lorsque l'on agit sur la manivelle dans le sens convenable, le pi- gnon p et, par suite, la pièce e' tournent dans le sens de laflèche 1 (fig. 29).
Sur chaque axe x est monté fou un galet pri- maire g. Ces trois galets primaires g s'appuient
sur un segment horizontal s fixe, de sorte que, lorsque la pièce e' tourne autour de son axe suivant la flèche 1, les galets primaires g roulent sur le segment 8 et, par conséquent, tournent autour de leurs axes respectifs x, suivant les flèches 2.
L'arbre du plateau est figuré en o. Entre cet arbre o et les galets primaires g se trouvent disposés trois galets secondaires a. Ces galets secondaires, de petites dimensions, ont la partie médiane de plus petit diamètre que les extrémités: la partie médiane s'appuie sur les galets primaires g, tandis que les.
extrémités, ou les joues, s'appuient contre l'arbre o. Il en résulte que les galets primaires g, tournant suivant les flèches 2, entraînent par friction les galets secondaires a et les font tourner suivant les flèches 3. Ceux-ci entraînent par friction l'arbre o et le font tourner suivant la flèche 4. Au point de vue du montage, la fig. 27 montre que tout
