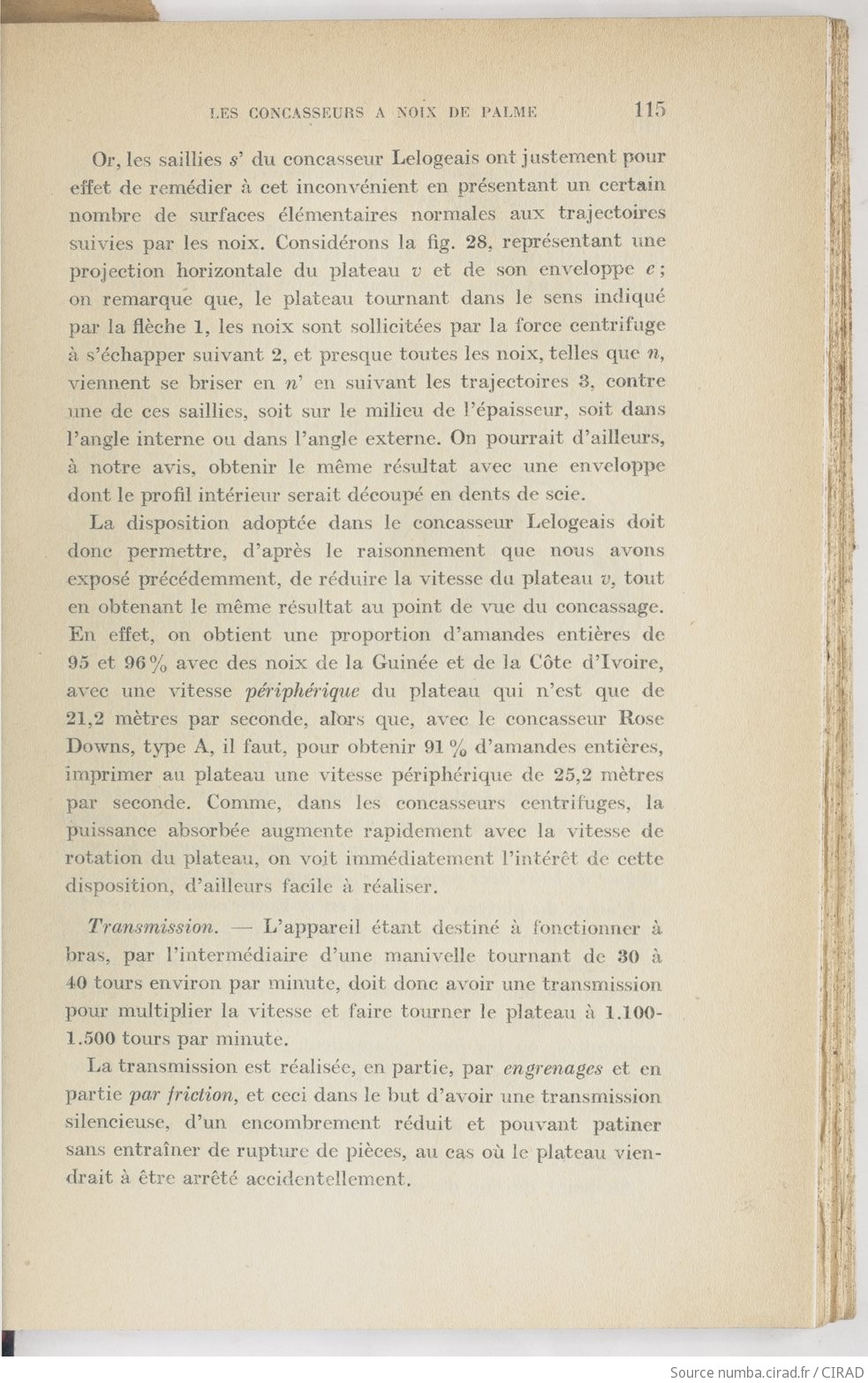

1- LES CONCASSEURS A NOIX DE PALME 115
Or, les saillies s' du concasseur Lelogeais ont j astement pour
effet de remédier à cet inconvénient en présentant un certain
nombre de surfaces élémentaires normales aux traj ectoires
suivies par les noix. Considérons la fig. 28, représentant une
projection horizontale du plateau v et de son enveloppe c ;
on remarque que, le plateau tournant dans le sens indiqué
par la flèche 1, les noix sont sollicitées par la force centrifuge
à s'échapper suivant 2, et presque toutes les noix, telles que n,
viennent se briser en n' en suivant les trajectoires 3, contre
une de ces saillies, soit sur le milieu de l'épaisseur, soit dans
l'angle interne ou dans l'angle externe. On pourrait d'ailleurs,
à notre avis, obtenir le même résultat avec une enveloppe
dont le profil intérieur serait découpé en dents de scie.
La disposition adoptée dans le concasseur Lelogeais doit
donc permettre, d'après le raisonnement que nous avons
exposé précédemment, de réduire la vitesse du plateau v, tout
en obtenant le même résultat au point de vue du concassage.
En effet, on obtient une proportion d'amandes entières de
95 et 96% avec des noix de la Guinée et de la Côte d'Ivoire,
avec une vitesse périphérique du plateau qui n'est que de
21,2 mètres par seconde, alors que, avec le concasseur Rose
Downs, type A, il faut, pour obtenir 91 d'amandes entières,
imprimer au plateau une vitesse périphérique de 25,2 mètres
par seconde. Comme, dans les concasseurs centrifuges, la
puissance absorbée augmente rapidement avec la vitesse de
rotation du plateau, on voit immédiatement l'intérêt de cette
disposition, d'ailleurs facile à réaliser.
Transmission. - L'appareil étant destiné à fonctionner à
bras, par l'intermédiaire d'une manivelle tournant de 30 à
40 tours environ par minute, doit donc avoir une transmission
pour multiplier la vitesse et faire tourner le plateau à 1.100-
1.500 tours par minute.
La transmission est réalisée, en partie, par engrenages et en
partie par friction, et ceci dans le but d'avoir une transmission
silencieuse, d'un encombrement réduit et pouvant patiner
sans entraîner de rupture de pièces, au cas où le plateau vien-
drait à être arrêté accidentellement.
