340 JOURNAL D'AGRICULTURE TROPICALE N° 77 —NOVEMBRE 1907
elles tournent avec une vitesse différente,
suivant qu'elles sont placées au milieu du
courant ou près du bord,
Un élément est constitué de la façon
suivante :
1° Le moyeu en bois dur (cây giên), A qui

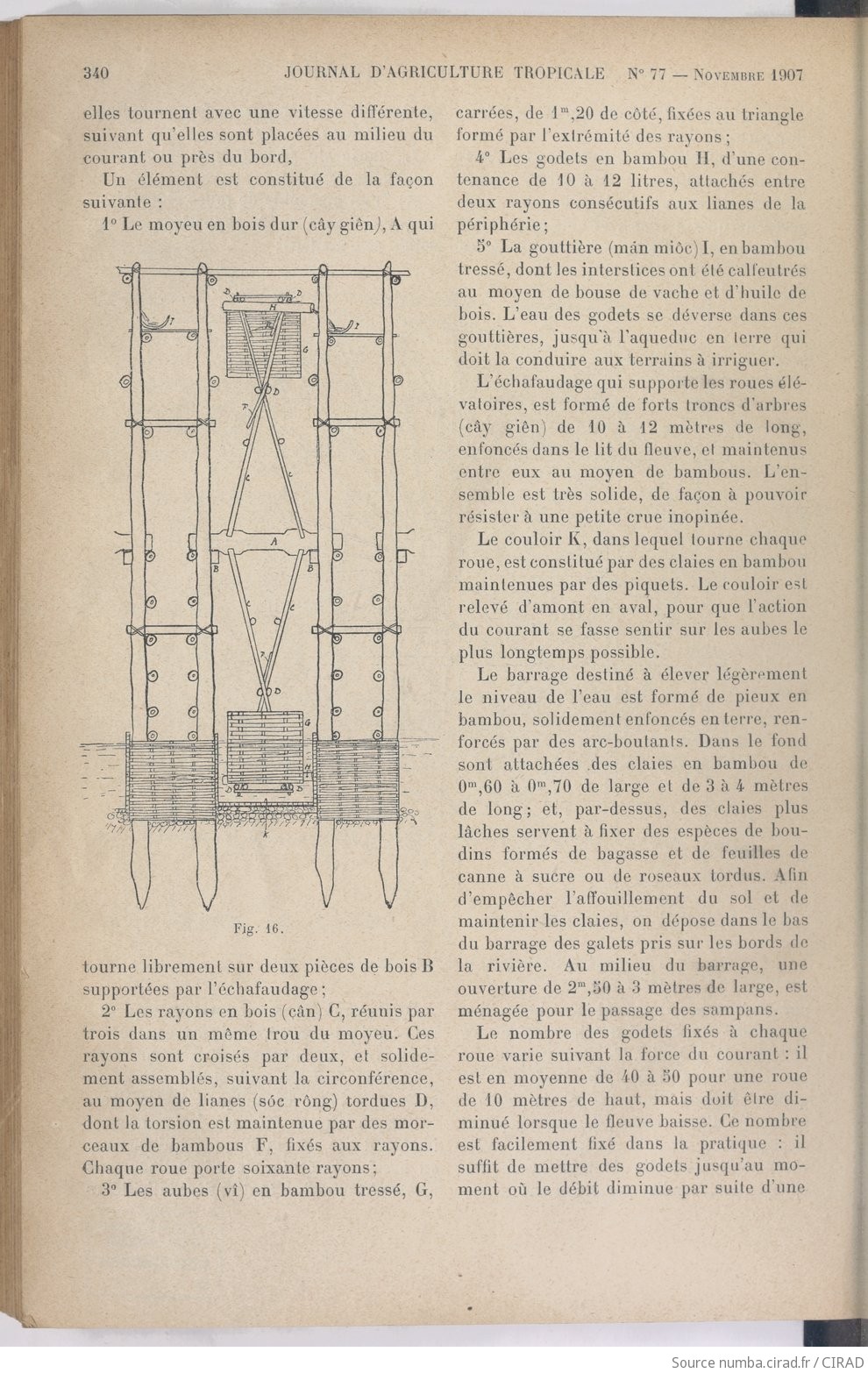

Fig. 16.
tourne librement sur deux pièces de bois B
supportées par l'échafaudage ;
20 Les rayons en bois (cân) C, réunis par
trois dans un même trou du moyeu. Ces
rayons sont croisés par deux, et solide-
ment assemblés, suivant la circonférence,
au moyen de lianes (soc rông) tordues D,
dont la torsion est maintenue par des mor-
ceaux de bambous F, fixés aux rayons.
Chaque roue porte soixante rayons;
3° Les aubes (vî) en bambou tressé, G,
carrées, de lm ,20 de côté, fixées au triangle
formé par l'extrémité des rayons ;
4° Les godets en bambou II, d'une con-
tenance de 10 à 12 litres, attachés entre
deux rayons consécutifs aux lianes de la
périphérie;
5° La gouttière (man miôc) 1, en bambou
tressé, dont les interstices ont été calfeutrés
au moyen de bouse de vache et d'huile de
bois. L'eau des godets se déverse dans ces
gouttières, jusqu'à l'aqueduc en terre qui
doit la conduire aux terrains à irriguer.
L'échafaudage qui supporte les roues élé-
vatoires, est formé de forts troncs d'arbres
(cây giên) de 10 à 12 mètres de long,
enfoncés dans le lit du fleuve, et maintenus
entre eux au moyen de bambous. L'en-
semble est très solide, de façon à pouvoir
résister à une petite crue inopinée.
Le couloir K, dans lequel tourne chaque
roue, est constitué par des claies en bambou
maintenues par des piquets. Le couloir est
relevé d'amont en aval, pour que l'action
du courant se fasse sentir sur les aubes le
plus longtemps possible.
Le barrage destiné à élever légèrement
le niveau de l'eau est formé de pieux en
bambou, solidement enfoncés enterre, ren-
forcés par des arc-boutants. Dans le fond
sont attachées .des claies en bambou de
0m,60 à 0ra,70 de large et de 3 à 4 mètres
de long; et, par-dessus, des claies plus
lâches servent à fixer des espèces de bou-
dins formés de bagasse et de feuilles de
canne à sucre ou de roseaux tordus. Afin
d'empêcher l'affouillement du sol et de
maintenir les claies, on dépose dans le bas
du barrage des galets pris sur les bords de
la rivière. Au milieu du barrage, une
ouverture de 2m,50 à 3 mètres de large, est
ménagée pour le passage des sampans.
Le nombre des godets fixés à chaque
roue varie suivant la force du courant : il
est en moyenne de 40 à 50 pour une roue
de 10 mètres de haut, mais doit être di-
minué lorsque le fleuve baisse. Ce nombre
est facilement fixé dans la pratique : il
suffit de mettre des godets jusqu'au mo-
ment où le débit diminue par suite d'une
340 JOURNAL D'AGRICULTURE TROPICALE N° 77 —NOVEMBRE 1907
elles tournent avec une vitesse différente,
suivant qu'elles sont placées au milieu du
courant ou près du bord,
Un élément est constitué de la façon
suivante :
1° Le moyeu en bois dur (cây giên), A qui
Fig. 16.
tourne librement sur deux pièces de bois B
supportées par l'échafaudage ;
20 Les rayons en bois (cân) C, réunis par
trois dans un même trou du moyeu. Ces
rayons sont croisés par deux, et solide-
ment assemblés, suivant la circonférence,
au moyen de lianes (soc rông) tordues D,
dont la torsion est maintenue par des mor-
ceaux de bambous F, fixés aux rayons.
Chaque roue porte soixante rayons;
3° Les aubes (vî) en bambou tressé, G,
carrées, de lm ,20 de côté, fixées au triangle
formé par l'extrémité des rayons ;
4° Les godets en bambou II, d'une con-
tenance de 10 à 12 litres, attachés entre
deux rayons consécutifs aux lianes de la
périphérie;
5° La gouttière (man miôc) 1, en bambou
tressé, dont les interstices ont été calfeutrés
au moyen de bouse de vache et d'huile de
bois. L'eau des godets se déverse dans ces
gouttières, jusqu'à l'aqueduc en terre qui
doit la conduire aux terrains à irriguer.
L'échafaudage qui supporte les roues élé-
vatoires, est formé de forts troncs d'arbres
(cây giên) de 10 à 12 mètres de long,
enfoncés dans le lit du fleuve, et maintenus
entre eux au moyen de bambous. L'en-
semble est très solide, de façon à pouvoir
résister à une petite crue inopinée.
Le couloir K, dans lequel tourne chaque
roue, est constitué par des claies en bambou
maintenues par des piquets. Le couloir est
relevé d'amont en aval, pour que l'action
du courant se fasse sentir sur les aubes le
plus longtemps possible.
Le barrage destiné à élever légèrement
le niveau de l'eau est formé de pieux en
bambou, solidement enfoncés enterre, ren-
forcés par des arc-boutants. Dans le fond
sont attachées .des claies en bambou de
0m,60 à 0ra,70 de large et de 3 à 4 mètres
de long; et, par-dessus, des claies plus
lâches servent à fixer des espèces de bou-
dins formés de bagasse et de feuilles de
canne à sucre ou de roseaux tordus. Afin
d'empêcher l'affouillement du sol et de
maintenir les claies, on dépose dans le bas
du barrage des galets pris sur les bords de
la rivière. Au milieu du barrage, une
ouverture de 2m,50 à 3 mètres de large, est
ménagée pour le passage des sampans.
Le nombre des godets fixés à chaque
roue varie suivant la force du courant : il
est en moyenne de 40 à 50 pour une roue
de 10 mètres de haut, mais doit être di-
minué lorsque le fleuve baisse. Ce nombre
est facilement fixé dans la pratique : il
suffit de mettre des godets jusqu'au mo-
ment où le débit diminue par suite d'une
