VARIÉ TÉS' 277.

contesta fixe, porté par une traverse t solidaire d'une des parois de la trémie ; -ce
couteau peut être réglé en hauteur et en largeur. En D, lui faisant face, se trouve
le totiteau mobile, porté par deux bielles moulées sur les vilebrequins de
l'arbre moteur m. La distance entre le rouleau -et le couteau mobile D est-réglée
par DU certain nombre de tirants métalliques n .munis d'écrous. En modifiant,
d'autre part, la longueur des bielles b par les tiges k, c'est-à-dire à l'extrémité
de la course du couteau D, on arrive à un réglage parfait dans les deux sens.

'La machine est complétée par un poussoir F, gui amène au contact du rou-
LaoM -C les capsules placées dans la trémie d'alimentation A; lepoussoir reçoit
son mouvement d'un arbre m', auquel il est relié par la bielle B. Notons enfin que
le rouleau C est débarrassé de la fibre non pas par un débarrasseur à parchemin,,

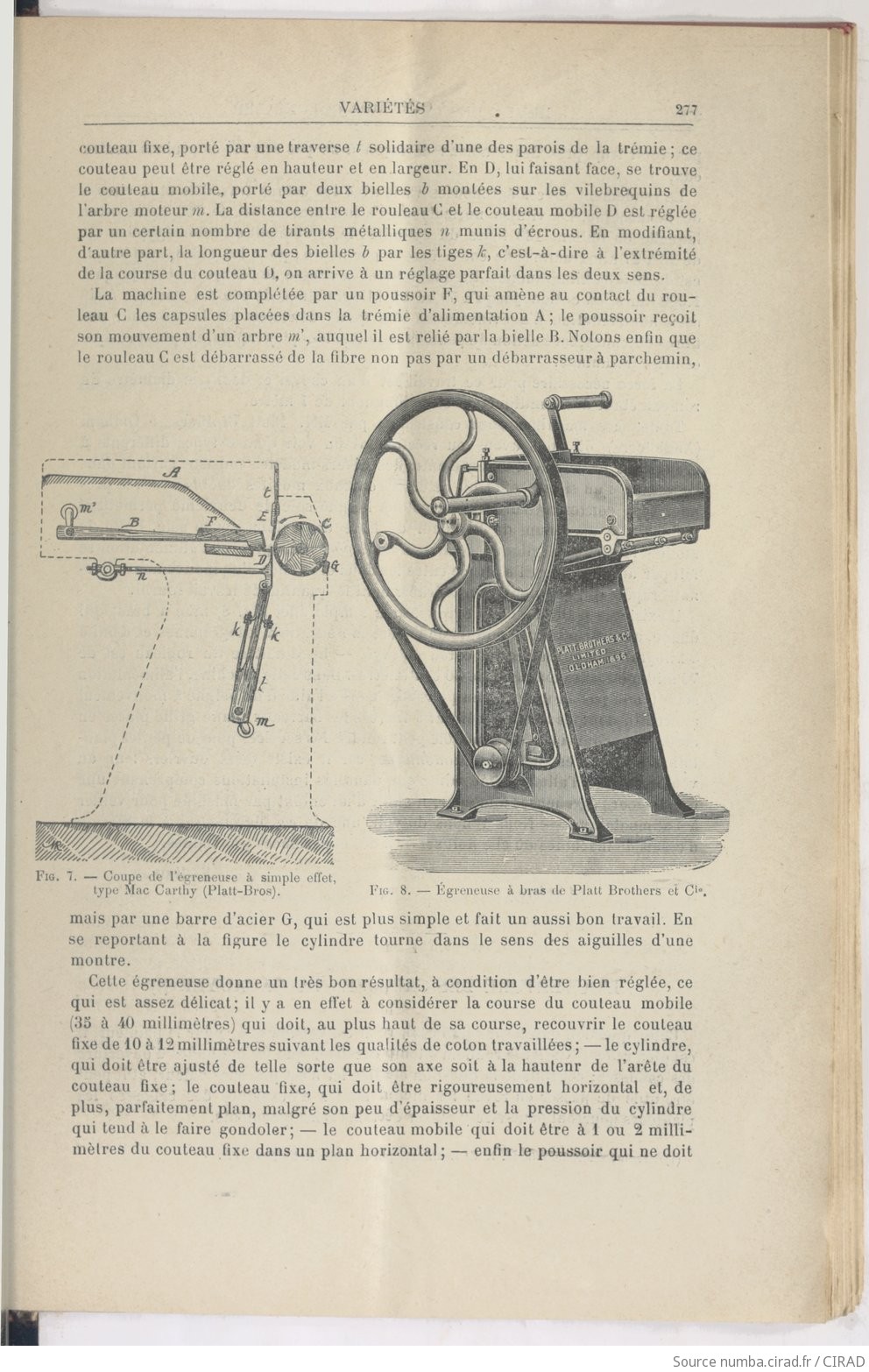

FIG. 7. Coupe de l'égreneusc à simple effet,
type Mac Carthy (Platt-Uros).

FIG. 8. Égreneuse à bras de Platt Brothers et Cio.

mais par une barre d'acier G, qui est plus simple et fait un aussi bon travail. En
se reportant à la figure le cylindre tourne dans le sens des aiguilles d'une
montre.

Cette égreneuse donne un très bon résultat, à condition d'être bien réglée, ce
qui est assez délicat ; il y a en effet à considérer la course du couteau mobile
(35 à 40 millimètres) qui doit, au plus haut de sa course, recouvrir le couteau
fixe de 10 à 12 millimètres suivant les qualités de coton travaillées ; le cylindre,
qui doit être ajusté de telle sorte que son axe soit à la hautenr de l'arête du
couteau fixe; le couteau fixe, qui doit être rigoureusement horizontal et, de
plus, parfaitement plan, malgré son peu d'épaisseur et la pression du cylindre
qui tend à le faire gondoler; le couteau mobile qui doit être à 1 ou 2 milli-
mètres du couteau fixe dans un plan horizontal; enfin Le-poussoir qui ne doit
