LES CONCASSEURS A NOIX DE PALME 113
bée pour assurer sa rotation à une vitesse déterminée. Nous avons essayé de comparer, à ce point de vue, le concasseur Lelogeais avec le concasseur Rose Downs, type A, fonctionnant à bras.
Puissances absorbées à vide Poids Diamètre Vitesses périphériques correspondantes Désignation du plateau du plateau imprimées au plateau (kilogrammètres de l'appareil (kilogs) (millimètres) (mètres par seconde) par seconde) - - - - - Lelogeais. i. 872 320 24.0 12.93 Rose Downs A. 4.250 230 24.33 15.00
On voit que la différence entre les puissances absorbées n'est que de 2,07 kilogrammètres par seconde. Mais il faut remarquer que le plateau du concasseur Lelogeais, avec ses ailettes rivées sur sa surface supérieure, se comporte comme un ventilateur et qu'une partie de la puissance absorbée est utilisée, pour assurer le déplacement de l'air à l'intérieur de l'appareil. Avec le concasseur Rose Downs, au contraire, les choses se passent d'une façon différente, car le canal est logé dans le plateau lui-même et présente moins de saillies à l'exté- rieur.

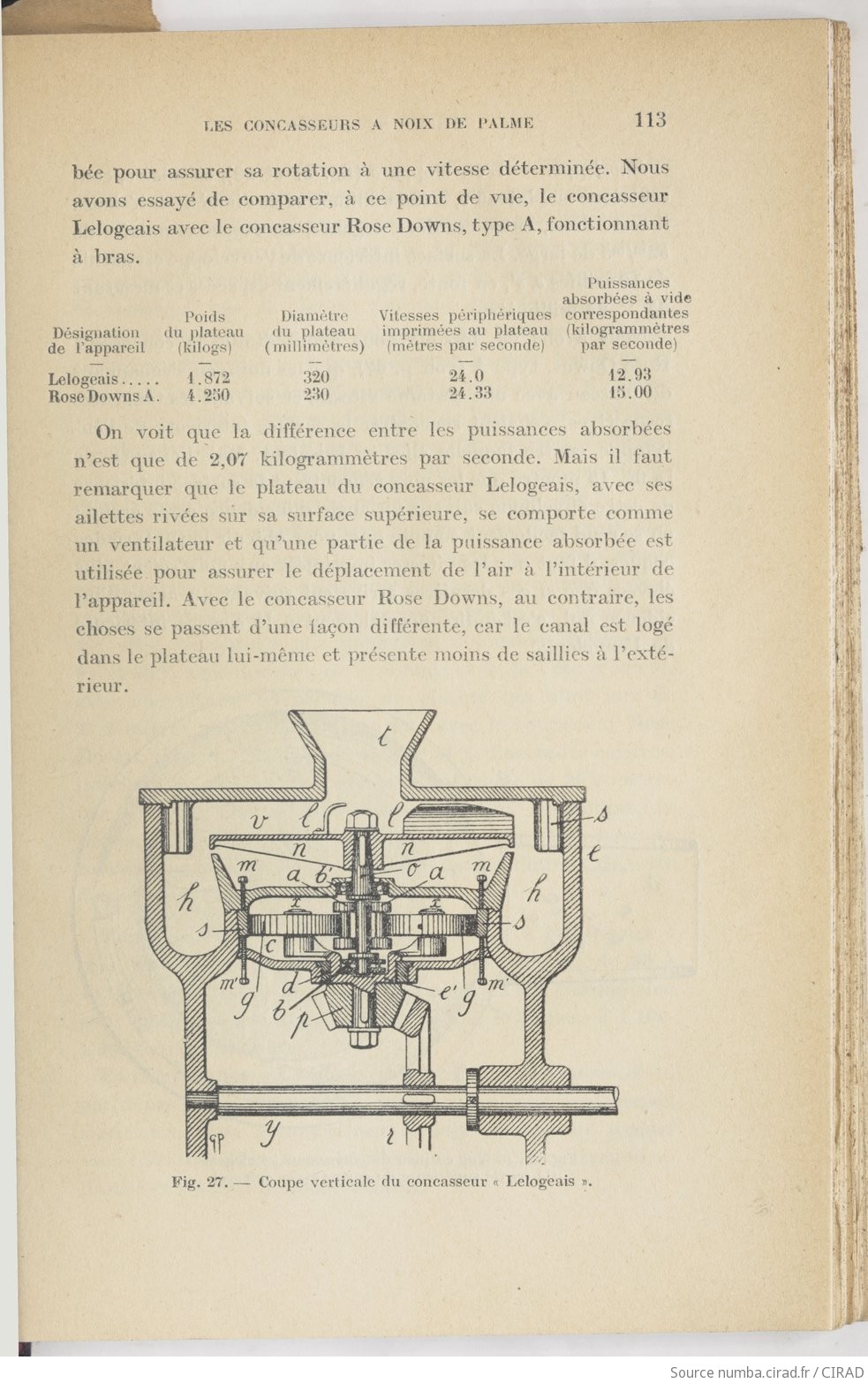

Fig. 27. — Coupe verticale du concasseur « Lelogeais ».
