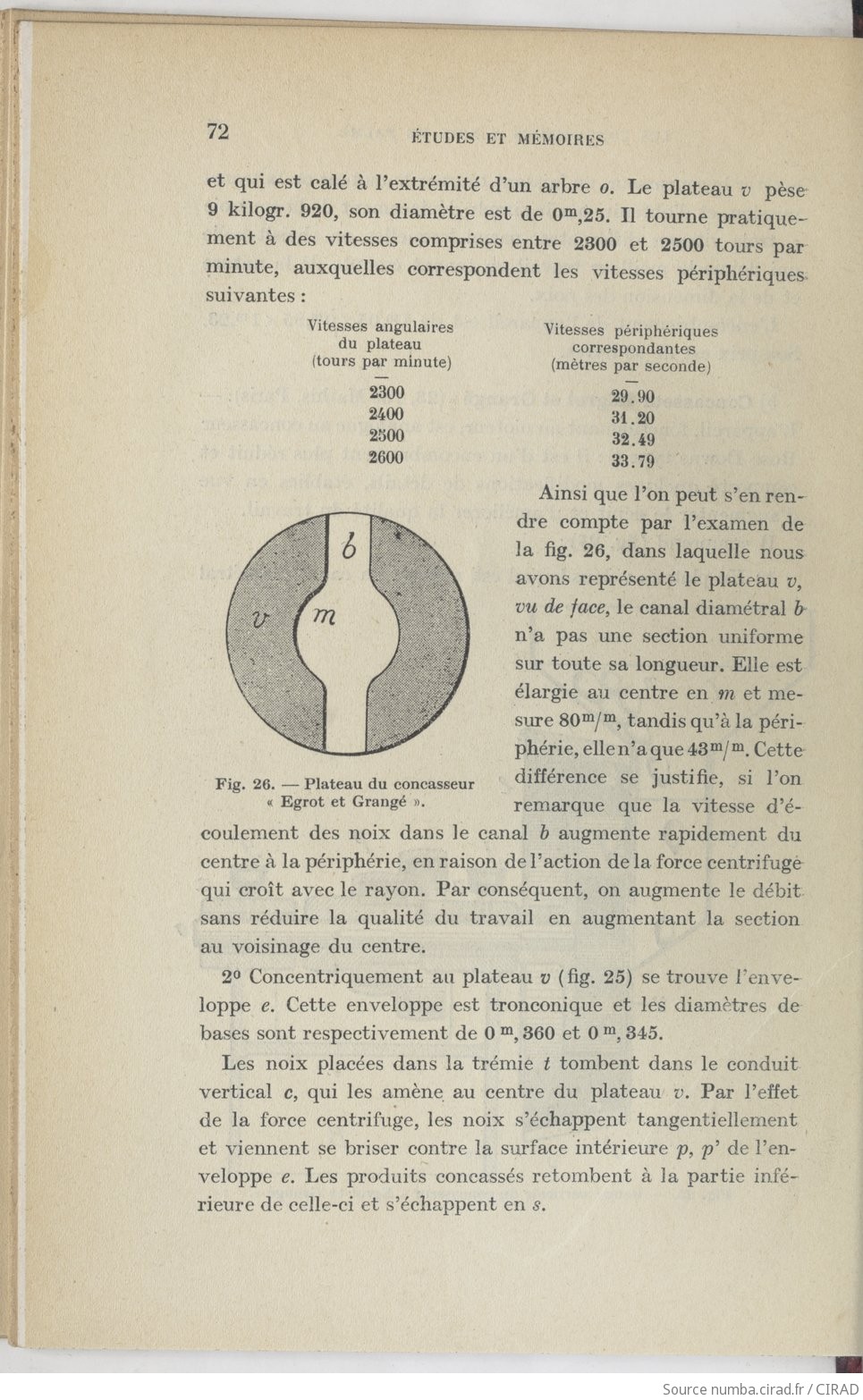

72 ÉTUDES ET MÉMOIRES
et qui est calé à l'extrémité d'un arbre o. Le plateau v pèse 9 kilogr. 920, son diamètre est de 0m,25. Il tourne pratique- ment à des vitesses comprises entre 2300 et 2500 tours par minute, auxquelles correspondent les vitesses périphériques, suivantes :
Vitesses angulaires Vitesses périphériques du plateau correspondantes (tours par minute) (mètres par seconde) 2300 29.90 2400 31.20 2500 32.49 2600 33.79
Fig. 26. Plateau du concasseur « Egrot et Grangé ».
Ainsi que l'on peut s'en ren- dre compte par l'examen de la fig. 26, dans laquelle nous avons représenté le plateau v, vu de face, le canal diamétral b n'a pas une section uniforme sur toute sa longueur. Elle est élargie au centre en m et me- sure 80m/m, tandis qu'à la péri- phérie, ellen'aque43m/m. Cette différence se justifie, si l'on remarque que la vitesse d'é-
coulement des noix dans le canal b augmente rapidement du centre à la périphérie, en raison de l'action de la force centrifuge qui croît avec le rayon. Par conséquent, on augmente le débit sans réduire la qualité du travail en augmentant la section au voisinage du centre. *
2° Concentriquement an plateau v (fig. 25) se trouve l'enve- loppe e. Cette enveloppe est tronconique et les diamètres de bases sont respectivement de 0 m, 360 et 0 fi, 345.
Les noix placées dans la trémie t tombent dans le conduit vertical c, qui les amène au centre du plateau v. Par l'effet de la force centrifuge, les noix s'échappent tangentiellement et viennent se briser contre la surface intérieure p, p' de l'en- veloppe e. Les produits concassés retombent à la partie infé- rieure de celle-ci et s'échappent en s.
