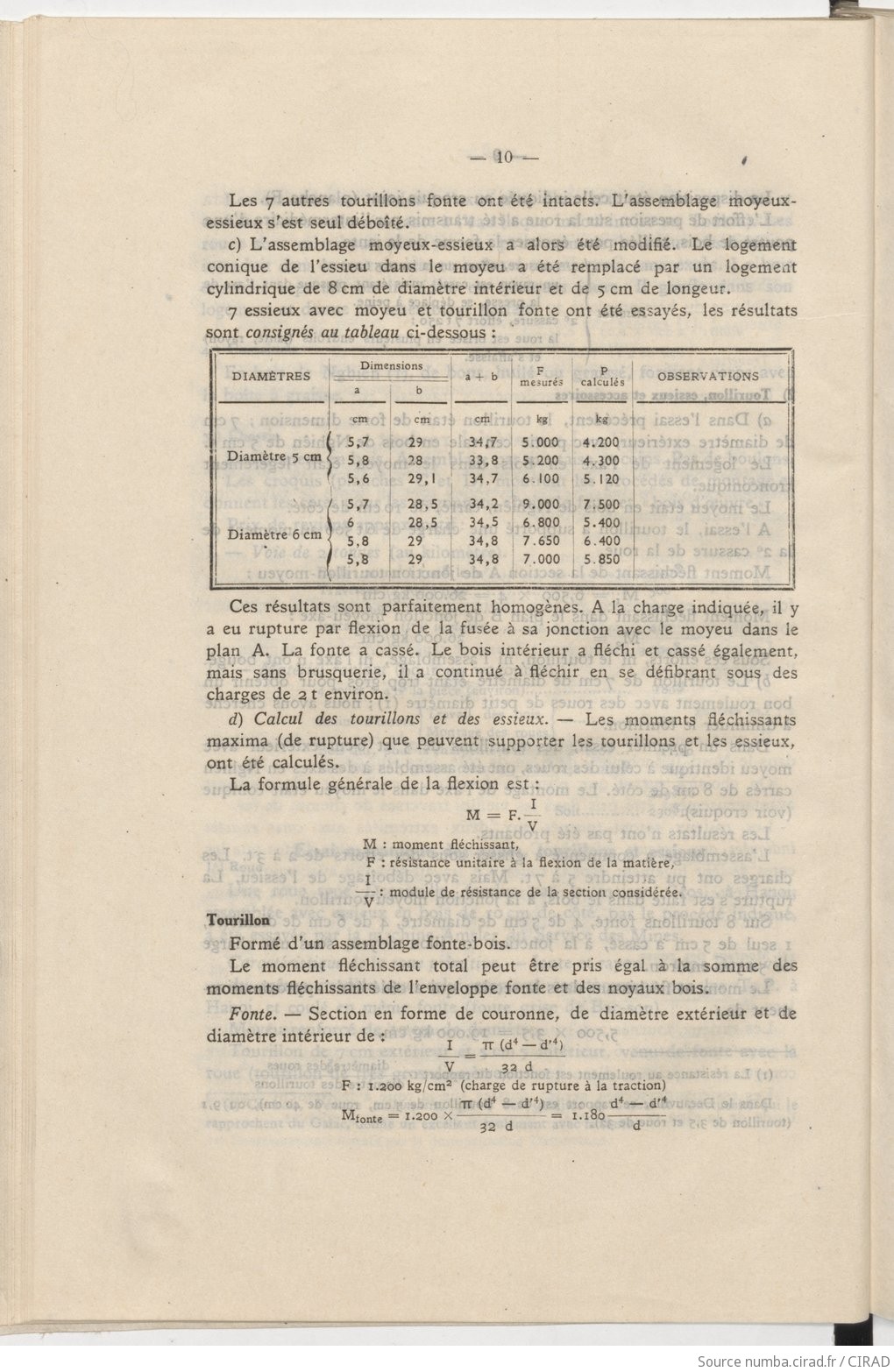

— 10 —
Les 7 autres tourillons fonte ont été intacts. L'assemblage moyeux-
essieux s'est seul déboîté. ,'
c) L'assemblage moyeux-essieux a alors été modifié. Le logement
conique de l'essieu dans le moyeu a été remplacé par un logement
cylindrique de 8 cm de diamètre intérieur et de 5 cm de longeur.
7 essieux avec moyeu et tourillon fonte ont été essayés, les résultats
sont consignés au tableau ci-dessous :
l Dimensions 1 :
DIAMÈTRES - a + b F d I I OBSERVATIONS
a 1 b uté, calcuiel s ■■ i ,1
a b -;-, ?. :
cm j cm 1 c kg kg | ■ - , ;
5,7 [29 3411 5.000 4.200 r
Diamètre 5 cm 1 5>8 28 3.8 5.200 4.300
5,6 29,1 34,7 6.100 5.120
1
j 5,7 28,5 j 34,2 9.000 j 7.500
6 28,5 34,5 6.800 i 5.400
Diamètre 6 cm j S Q 29 34,8 7.650 6 400
5,8 29 34,8 j 7.000 5.850 1
-
Ces résultats sont parfaitement homogènes. A la charge indiquée, il y
a eu rupture par flexion de la fusée à sa jonction avec le moyeu dans le
plan A. La fonte a cassé. Le bois intérieur a fléchi et cassé également,
mais sans brusquerie, il a continué à fléchir en se défibrant sous des
charges de 21 environ.
d) Calcul des tourillons et des essieux. — Les moments fléchissants
maxima (de rupture) que peuvent supporter les tourillons et les essieux,
ont été calculés.
La formule générale de la flexion est :
1
M = F.
v
M : moment fléchissant,
F : résistance unitaire à la flexion de la matière,
de résistance de la sectioti considérée.
module de résistance de la section considérée.
Tourillon
Formé d'un assemblage fonte-bois.
Le moment fléchissant total peut être pris égal à la somme des
moments fléchissants de l'enveloppe fonte et des noyaux bois.
Fonte. — Section en forme de couronne, de diamètre extérieur et de
diamètre intérieur de :
F : 1.200 kg/cm2 (charge de rupture à la traction)
Les 7 autres tourillons fonte ont été intacts. L'assemblage moyeux-
essieux s'est seul déboîté. ,'
c) L'assemblage moyeux-essieux a alors été modifié. Le logement
conique de l'essieu dans le moyeu a été remplacé par un logement
cylindrique de 8 cm de diamètre intérieur et de 5 cm de longeur.
7 essieux avec moyeu et tourillon fonte ont été essayés, les résultats
sont consignés au tableau ci-dessous :
l Dimensions 1 :
DIAMÈTRES - a + b F d I I OBSERVATIONS
a 1 b uté, calcuiel s ■■ i ,1
a b -;-, ?. :
cm j cm 1 c kg kg | ■ - , ;
5,7 [29 3411 5.000 4.200 r
Diamètre 5 cm 1 5>8 28 3.8 5.200 4.300
5,6 29,1 34,7 6.100 5.120
1
j 5,7 28,5 j 34,2 9.000 j 7.500
6 28,5 34,5 6.800 i 5.400
Diamètre 6 cm j S Q 29 34,8 7.650 6 400
5,8 29 34,8 j 7.000 5.850 1
-
Ces résultats sont parfaitement homogènes. A la charge indiquée, il y
a eu rupture par flexion de la fusée à sa jonction avec le moyeu dans le
plan A. La fonte a cassé. Le bois intérieur a fléchi et cassé également,
mais sans brusquerie, il a continué à fléchir en se défibrant sous des
charges de 21 environ.
d) Calcul des tourillons et des essieux. — Les moments fléchissants
maxima (de rupture) que peuvent supporter les tourillons et les essieux,
ont été calculés.
La formule générale de la flexion est :
1
M = F.
v
M : moment fléchissant,
F : résistance unitaire à la flexion de la matière,
de résistance de la sectioti considérée.
module de résistance de la section considérée.
Tourillon
Formé d'un assemblage fonte-bois.
Le moment fléchissant total peut être pris égal à la somme des
moments fléchissants de l'enveloppe fonte et des noyaux bois.
Fonte. — Section en forme de couronne, de diamètre extérieur et de
diamètre intérieur de :
F : 1.200 kg/cm2 (charge de rupture à la traction)
